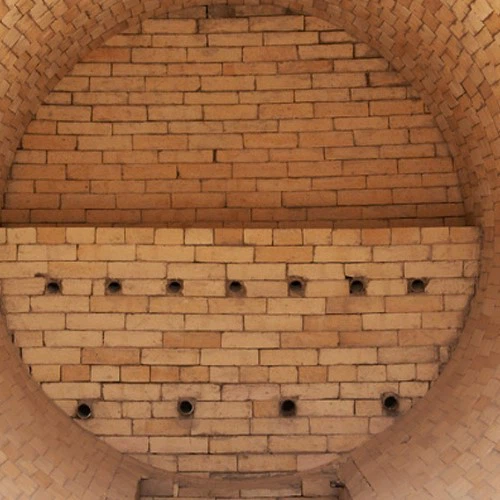

Bij de bouw van industriële ovens is de constructie van bogen en gewelven erg belangrijk. Devuurvaste stenenIn dit deel worden voornamelijk booghoekstenen, slotstenen, hangende stenen, enz. gebruikt, afhankelijk van hun functie. Sommige ovengewelven gebruiken ook vuurvaste gietstukken of keramische vezelmodules en andere producten. De constructiespecificaties van vuurvaste vuurvaste bogen en gewelven zijn als volgt:
1. De materialen die voor de boogband en zijn pijlers worden gebruikt, moeten voldoen aan de vereisten voor ondersteuningssterkte.
2. De kromming van de boogband moet voldoen aan de ontwerpvereisten en het bandoppervlak moet vlak zijn. De boogband moet correct en stevig worden ondersteund en de boog en het gewelf kunnen pas worden gebouwd nadat ze de inspectie hebben doorstaan.
3. Voordat het gewelf wordt gebouwd, moeten de boogvoetbalk en de framekolom dicht bij elkaar staan en moeten deze worden geïnspecteerd en gekwalificeerd. Voordat de kluis met een verstelbaar frame wordt gebouwd, moeten het frame en de trekstang worden afgesteld en bevestigd, en moeten ze worden geïnspecteerd en gekwalificeerd.
4. Het oppervlak van de voetboog moet vlak zijn en de hoek moet correct zijn. De boogvoet mag niet worden geëgaliseerd door het verdikken van de baksteenvoegen. 5. Boogvoetstenen moeten dicht bij de boogvoetbalk worden gebouwd. Als er metselwerk achter de voetstenen van de boog zit, kunnen de boog en het gewelf pas worden gebouwd nadat het metselwerk is voltooid. Achter de boogvoetstenen mogen geen isolerende vuurvaste stenen of diatomeeënaardestenen worden gebouwd. Achter de boogvoetstenen van het isolerende bakstenen gewelf kunnen vuurvaste stenen van hetzelfde materiaal als het gewelf worden gebouwd. 6. Bogen en gewelven moeten met verspringende verbindingen worden gebouwd. Bogen en gewelven gebouwd met verspringende verbindingen moeten langs de langsnaadlijn worden gebouwd en het stenen oppervlak moet recht zijn.
7. De verwerkte stenen van de egalisatielaag op het bovenste deel van de boog en het gewelf kunnen worden vervangen door vuurvaste gietstukken van het overeenkomstige materiaal. 8. Bogen en gewelven met verschillende overspanningen moeten in een ring worden gebouwd. Het stenen ringoppervlak van de ringboog en het gewelf moet vlak zijn en loodrecht op de longitudinale middellijn staan.
9. Bogen en gewelven moeten tegelijkertijd symmetrisch worden gebouwd vanaf de boogvoeten aan beide zijden naar het midden. Bij metselwerk mogen de grote en kleine koppen van de boogstenen niet worden omgedraaid.
10. De radiale verbindingen van de boog en het gewelf moeten samenvallen met de radiale richting. Het binnenoppervlak van de boog en het gewelf moet vlak zijn en de uitlijning mag niet groter zijn dan 3 mm.
11. De slotstenen moeten symmetrisch en gelijkmatig verdeeld zijn langs de hartlijn van de boog en het gewelf. In elke ring van de boog en het gewelf met een overspanning van minder dan 3 meter moet één slotsteen worden geslagen, in elke ring van de boog en het gewelf moeten drie slotstenen worden geslagen met een overspanning van 3 tot 6 meter, en vijf slotstenen moeten in elke ring van de boog en het gewelf worden geslagen. in elke ring van de boog en het gewelf gedreven met een overspanning van meer dan 6 meter.
12. De diepte van de vuurvaste stenen van het slot die in de boog en het gewelf zijn ingebouwd, moet 2/3 tot 3/4 van de steenlengte zijn, en de diepte van de slotstenen in dezelfde boog en het gewelf moet consistent zijn. De aan beide zijden symmetrische slotstenen dienen gelijktijdig gelijkmatig te worden ingeslagen. Voor het inslaan van de slotstenen dient een houten hamer gebruikt te worden, bij gebruik van een ijzeren hamer dient een houten blok gebruikt te worden.
13. Slotstenen mogen niet gebruikt worden bij stenen die minder dan 2/3 van de originele steendikte hebben of bij stenen waarvan de lange zijden bewerkt zijn om het grote oppervlak wigvormig te maken.
14. De methode waarbij metalen haken en boogbanden worden gecombineerd, moet worden gebruikt om bolvormige gewelven te bouwen. Het bolvormige gewelf moet ring voor ring worden gebouwd, de deur moet op tijd worden gesloten en de opening mag niet groter zijn dan drie ringen. De deurstenen moeten gelijkmatig worden verdeeld en de geometrische afmetingen van het metselwerk en de nauwkeurigheid van de radiale verbindingen moeten worden gecontroleerd.
15. De hangende stenen moeten vooraf worden gebouwd, geselecteerd en genummerd en kunnen indien nodig worden verwerkt. De hangende stenen van het hangende platte dak moeten vanuit het midden naar beide zijden worden gebouwd. Het binnenoppervlak van het hangende platte dak moet vlak zijn en de uitlijning mag niet groter zijn dan 3 mm. Als er een opening is tussen de bovenrand van de oorbel van de hangende steen en de hangende balk, moet deze worden vastgezet met een dunne stalen plaat. Bij het bouwen van een hangend plat dak moeten dilatatievoegen worden gelaten ter plaatse van het contact tussen de zijstenen en de ovenwand. Het schuine ovendak moet worden gebouwd vanaf het keerpunt eronder tot aan de twee uiteinden.
16. Er mogen geen horizontale scheuren voorkomen bij de belangrijkste spanningsdragende delen van de hangende stenen.
17. Nadat de hangende vuurvaste stenen op het dak van de oven zijn gebouwd, moeten de naden op het dak van de oven worden gevoegd en moeten thermische isolatieproducten op de aangegeven posities worden gelegd.
18. Nadat de hangende stenen met hanger- en moerstructuur zijn gelegd, moeten de moeren van de hanger worden vastgedraaid. Bij het aandraaien van de moeren mogen de hangende stenen niet naar boven bewegen en moeten de haken dicht bij de bovenrand van de hangende stenen gaten zitten.
19. De hangboog dient in een ring te worden gebouwd. De ringnaden moeten evenwijdig aan elkaar zijn en loodrecht op de longitudinale hartlijn van het ovendak staan. Wanneer u begint met het bouwen van de hangende boog, moet u eerst een ring bouwen volgens de ontwerpvereisten en vervolgens in volgorde op basis van deze ring bouwen.
20. De hangende boog moet in ringen worden vergrendeld en de vergrendelingsgraad van elke ring moet consistent zijn. Nadat de slotstenen zijn vergrendeld, moeten de hangende lange pinnen onmiddellijk op hun plaats worden geplaatst.
21. Voordat de boogband met een overspanning groter dan 5 m wordt gedemonteerd, moet een bord worden geplaatst voor het meten van het zinken van de boog; nadat de boogband is verwijderd, moet het zinkrecord worden bewaard.
22. De boogband van de boog moet worden verwijderd nadat alle slotstenen zijn vastgedraaid, de groeven bij de boogvoet zijn aangebracht en de moeren van de skelettrekstangen uiteindelijk zijn vastgedraaid.
